使用 macvlan 配置网络让docker连接宿主机

ubuntu 上配置 macvlan

Ticket：要将docker容器 nginx-ui 添加到一个名为：network_172_16 的 network 上，并指定ip地址为： 172.16.2.241，网关: 172.16.15.253， 其中宿主机ip: 172.16.2.240/20, gw:172.16.15.253, 实现让容器 nginx-ui 可以以内网的方式访问宿主机未对外开放的端口。

• 创建基于 macvlan 的 docker network ```bash

  创建基于 macvlan 的虚拟网桥 network_100

  docker network create -d macvlan
  –subnet=192.168.100.0/24
  –gateway=192.168.100.1
  -o parent=ens18
  network_100

aliyun wodedata

docker network create -d macvlan
–subnet=172.16.0.1/20
–gateway=172.16.15.253
-o parent=eth0
network_172_16

为已存在的容器添加到网络: network_100, 并指定ip: 192.168.100.145

docker network connect –ip 192.168.100.145 network_100 nginx-ui

运行容器并指定 macvlan 网络

docker run -dit
–name networktool
–network=network_100
–ip=192.168.100.149
docker.wodedata.com/network-multitool:alpine-extra

进入容器shell

docker exec -it networktool sh

ping 测试

ping 192.168.100.100

通过上述操作已经可以很舒服的给容器分配独立的IP地址，如果发现添加了 `macvlan` network 的容器虽然可以和局域网内其他的设备或者在他们之间通信，但是却无法与宿主机通信，其实这是Macvlan的一个安全机制，按照下面方法在宿主机上再添加一个 `macvlan bridge` + `route rule` 即可绕过该限制。
```bash
# 再创建一个 macvlan_100 的网桥
ip link add macvlan_100 link eth0 type macvlan mode bridge
# 添加一个与宿主机(192.168.100.100/24)同网段的ip: 192.168.100.140/24
ip addr add 192.168.100.140/24 dev macvlan_100
# 启动网桥
ip link set macvlan_100 up
# 添加一条到宿主机(192.168.100.100/32)的路由
ip route add 192.168.100.100 dev macvlan_100

# aliyun wodedata 案例
ip link add mll link eth0 type macvlan mode bridge
ip addr add 172.16.2.100/12 dev mll
ip link set mll up
ip route add 172.16.2.241 dev mll

注： 要开启ip转发后并重启 docker 以后才能实现 macvlan bridge 与宿主机通信，编辑 sudo vim /etc/sysctl.conf 设置 net.ipv4.ip_forward=1, 然后再 sudo sysctl -p 与 sudo systemctl restart docker.

设置自启动

在ubuntu上，若要将以上命令添加成开机后自动启动，可有以下两种方式：

方法 1：使用 Systemd 服务

1. sudo vim /usr/local/bin/setup_macvlan.sh, 添加内容：

   #!/bin/bash
   ip link add mll link eth0 type macvlan mode bridge
   ip addr add 172.16.2.100/12 dev mll
   ip link set mll up
   ip route add 172.16.2.241 dev mll


2. 运行以下命令，使脚本可执行：sudo chmod +x /usr/local/bin/setup_macvlan.sh；
3. 创建一个新的 Systemd 服务文件：sudo vim /etc/systemd/system/setup_macvlan.service, 并添加以下内容： ```ini [Unit] Description=Setup Macvlan Interface After=network.target

[Service] Type=oneshot ExecStart=/usr/local/bin/setup_macvlan.sh RemainAfterExit=yes

[Install] WantedBy=multi-user.target

4. 运行以下命令以启用服务，使其在启动时自动执行：`sudo systemctl enable setup_macvlan.service`  ；
5. 立即启动服务进行测试: `sudo systemctl start setup_macvlan.service`；

**方法 2：使用 Netplan 配置（适用于 Ubuntu 17.10 及以上版本）**
通常，Netplan 配置文件位于 /etc/netplan/ 目录下，可以先查看当前系统现在的 netplan 配置。
1. 新增配置文件：`sudo vim /etc/netplan/02-macvlan.yaml`，也可修改(如：`sudo vim /etc/netplan/01-netcfg.yaml`), 添加以下内容：
```yaml
network:
    version: 2
    macvlans:
        mll:
            link: eth0
            mode: bridge
            addresses:
                - 172.16.2.100/24
            routes:
                - to: 172.16.2.241
                  via: 172.16.2.100

确保文件名按字母顺序排列，以便 Netplan 正确应用配置。在这种情况下，02-macvlan.yaml 的前缀 02 确保它在 01-netcfg.yaml 之后被处理。

1. 保存并关闭文件后，使用命令：sudo netplan apply 应用新的 Netplan 配置.

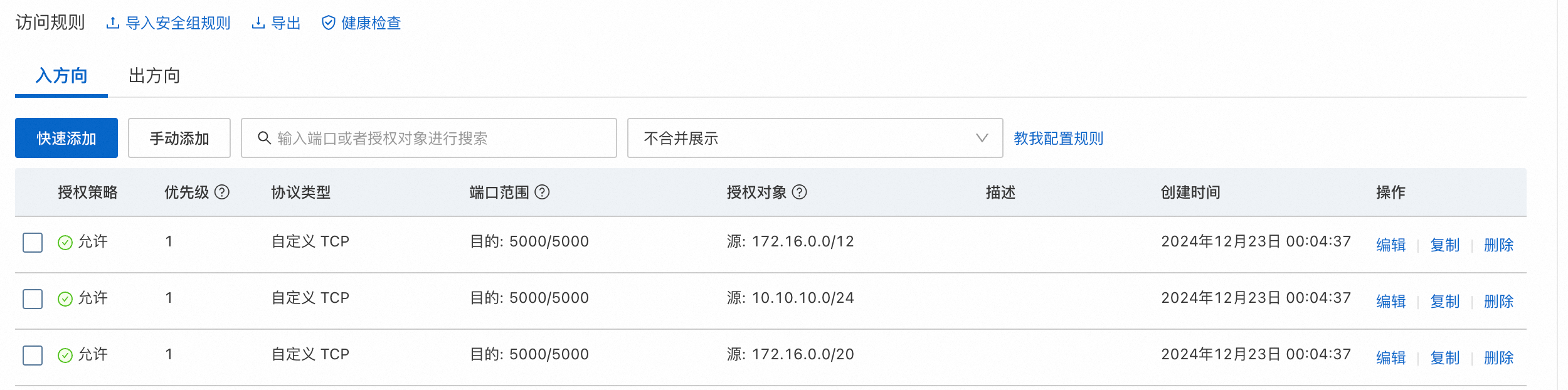

最后，如果是阿里云(aliyun)服务器，防火墙配置加上内网(172.16.0.0/20 或整个B类子网172.16.0.0/12)即可.

Synology 上配置 macvlan

参考：macvlan systemd script

Three files are required. Each file states where it must be copied to. You will require sudo access for this as these areas are protected.

1. macvlan.service
   ```sh

   Service file for creating macvlan shim, after docker has started

   copy this file to /usr/local/lib/systemd/system

   For use with systemd on DSM7.2

   Synology renamed pkgctl-Docker to pkg-ContainerManager-dockerd

[Unit] Description=Macvlan shim to allow docker to route to host

Ensure macvlan is stopped if pkg-ContainerManager-dockerd.service stops/fails

BindsTo=pkg-ContainerManager-dockerd.service

Define dependency

Requires=pkg-ContainerManager-dockerd.service

Ensure order of startup

After=pkg-ContainerManager-dockerd.service

[Service] Type=oneshot ExecStart=/bin/bash /usr/local/bin/macvlan_start.sh ExecStop=/bin/bash /usr/local/bin/macvlan_stop.sh RemainAfterExit=yes Restart=no

[Install]

Informs systemd to start macvlan after this service at startup

WantedBy=pkg-ContainerManager-dockerd.service

2. `macvlan_start.sh`
```sh
#!/bin/bash

# macvlan address range is 192.168.100.33 to 192.168.100.46
# IP address used for R100 is 192.168.100.1
# mac address is a0:b1:c2:d3:e4:f5
# copy this file to /usr/local/bin/macvlan_start.sh

ip link add macvlan_100 link ovs_eth0 type macvlan mode bridge
ip link set macvlan_100 address a0:b1:c2:d3:e4:f5
ip addr add 192.168.100.33/32 dev macvlan_100
ip link set macvlan_100 up
# ip route add 192.168.100.0/24 dev macvlan_100  # because exsists
ip route add 192.168.100.8/32 dev macvlan_100

1. macvlan_stop.sh
   ```sh #!/bin/bash

macvlan address range is 192.168.100.33 to 192.168.100.46

IP address used for R100 is 192.168.100.1

mac address is a0:b1:c2:d3:e4:f5

copy this file to /usr/local/bin/macvlan_stop.sh

ip route del 192.168.100.8/32 dev macvlan_100 || true

ip route del 192.168.100.0/24 dev macvlan_100 || true

ip link set macvlan_100 down || true ip addr del 192.168.100.33/32 dev macvlan_100 || true ip link del macvlan_100 || true

Having saved the 3 files to the locations as documented in the files you will need to enable the macvlan service to ensure it runs at startup.
```sh
sudo systemctl enable macvlan.service

Created symlink from /etc/systemd/system/pkg-ContainerManager-dockerd.service.wants/macvlan.service to /usr/local/lib/systemd/system/macvlan.service.

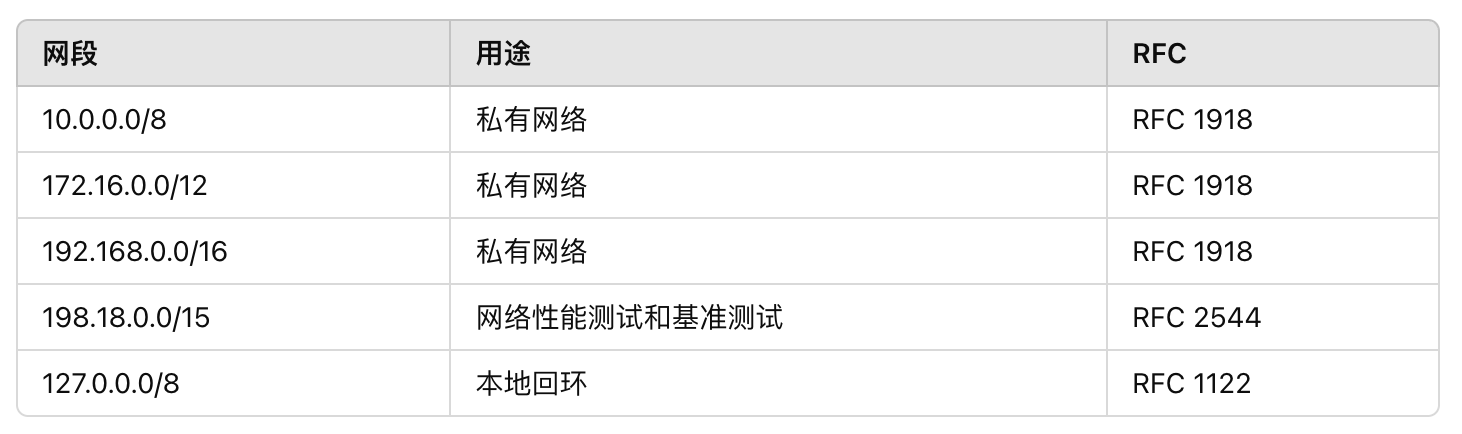

常见的特殊保留网段（ 内网地址 / 保留网络 ）
